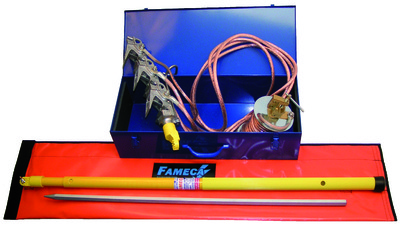

AUTOCLAM Γείωση για ανάρτηση για εναέριες γραμμές

ΠΡΟΤΥΠΑ) :
IEC 61230
ΧΡΗΣΗ :
Τριφασική (ή περισσότερες) συσκευή για βραχυκύκλωμα και γείωση γυμνών εναέριων γραμμών, με επιτρεπόμενο ρεύμα βραχυκυκλώματος από 8 kA/1 s έως 17,5 kA/1s.

Λειτουργία: γείωση για εναέριες γραμμές με 2 έως 5 αγωγούς.

ΠΡΟΔΙΑΓΡΑΦΕΣ :
Η συσκευή αποτελείται από:
- 3 σφιγκτήρες GDC24
- 3 καλώδια βραχυκυκλώματος
- 1 καλώδιο γείωσης
- 1 σφιγκτήρα γείωσης
Σύμφωνα με μοντέλα, η συσκευή μπορεί επίσης να εξοπλιστεί με μονωτικό ραβδί με μαλακό κάλυμμα, ράβδο γείωσης και θήκη μεταφοράς.

Τυπικά μοντέλα:
Καλώδια βραχυκυκλώματος : 35 mm², 2,75 m
Καλώδιο γείωσης: 16 mm², 16 m
Στήριγμα σφιγκτήρα GDC24 εξοπλισμένο με ακραίο εξάρτημα γενικής χρήσης. Αυτό επιτρέπει τη ρύθμιση της γωνίας, διευκολύνοντας την εγκατάσταση από τον στύλο.
Isc: 8 kA/1s
Το καλώδιο βραχυκυκλώματος μπορεί να είναι αλουμίνιο αντί για χαλκό (παρακαλώ ρωτήστε).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
• Η σχεδίαση με δυνατότητα στοίβαξης ή "piggy-back" του GDC325 αφαιρεί την ανάγκη για ογκώδεις τυπικούς σφιγκτήρες και μπορεί να φιλοξενήσει 2, 3, 4 ή 5 σφιγκτήρες. Βάρος σφιγκτήρα μιας γραμμής: 0,560 kg
• Εργονομία: όλοι οι σφιγκτήρες είναι ευθυγραμμισμένοι, διευκολύνοντας τη ρύθμιση της θέσης της συσκευής στο καλώδιο.
• Κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σύστημα ασφάλισης σφιγκτήρα: μπορεί να ενεργοποιηθεί μόνο ο επάνω σφιγκτήρας. Οι σφιγκτήρες απελευθερώνονται αυτόματα μόλις ασφαλιστούν στον αγωγό. Αυτό επιτρέπει τη γείωση να γίνεται με τη σωστή σειρά χωρίς κίνδυνο σφάλματος.
• Η επάνω επιφάνεια της μύτης του σφιγκτήρα είναι ευθυγραμμισμένη με τη σιαγόνα του σφιγκτήρα από πάνω της. Κάθε σφιγκτήρας διευκολύνει την εγκατάσταση του επόμενου σφιγκτήρα επάνω στο καλώδιο.
• Οι σφιγκτήρες ανακτώνται χρησιμοποιώντας το άγκιστρο αφαίρεσης που είναι στερεωμένο στον προσαρμογέα συγκράτησης σφιγκτήρα.

ΤΡΑΠΕΖΙ ΘΡΥΛΟΣ : *Κομπίνα με προσαρτημένο σφιγκτήρα γείωσης. Όλες οι συνθέσεις είναι δυνατές κατόπιν παραγγελίας με Isc από 8 έως 18 kA/1s με όλα τα συστατικά κατά επιλογή.

AUTOCLAM8N = Διατομή καλωδίου βραχυκυκλώματος: 35 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): 2,75 , Μήκος καλωδίου γείωσης: 16 m , Σφιγκτήρας γείωσης: NB8 , Θήκη αποθήκευσης: όχι , Ράβδος: όχι , Κάλυμμα ράβδου: όχι, ράβδος γείωσης: όχι
AUTOCLAM8NC = Διατομή καλωδίου βραχυκυκλώματος: 35 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): 2,75 , Μήκος καλωδίου γείωσης: 16 m , Σφιγκτήρας γείωσης: NB8 , Θήκη αποθήκευσης: TD386 , Stick: TR276U , Stick: κάλυμμα: Stick: HTR11100, ράβδος γείωσης: 701
AUTOCLAM8T = Διατομή καλωδίου βραχυκυκλώματος: 35 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): 2,75 , Μήκος καλωδίου γείωσης: 16 m , Σφιγκτήρας γείωσης: T702* , Θήκη αποθήκευσης: όχι , ραβδί: όχι , κάλυμμα ραβδιού : όχι, ράβδος γείωσης: όχι
AUTOCLAM8TC = Διατομή καλωδίου βραχυκυκλώματος: 35 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): 2,75 , Μήκος καλωδίου γείωσης: 16 m , Σφιγκτήρας γείωσης: T702* , Θήκη αποθήκευσης: TD386 , Stick: TR276U κάλυμμα, : HTR11100 , ράβδος γείωσης: 701
AUTOCLAM6xx = Διατομή καλωδίου βραχυκυκλώματος: 25 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): au choix , Μήκος καλωδίου γείωσης: au choix
AUTOCLAM8xx = Διατομή καλωδίου βραχυκυκλώματος: 35 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): au choix , Μήκος καλωδίου γείωσης: au choix
AUTOCLAM13xx = Διατομή καλωδίου βραχυκυκλώματος: 50 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): au choix , Μήκος καλωδίου γείωσης: au choix
AUTOCLAM18xx = Διατομή καλωδίου βραχυκυκλώματος: 70 mm² , Μήκος καλωδίου βραχυκύκλωσης (m): au choix , Μήκος καλωδίου γείωσης: au choix
